110kV GIS预制舱参考案例
时间 : 2019-02-15 16:31 浏览量 : 290

GIS预制舱作用

GIS预制舱产品介绍中,我们已经了解到了GIS是由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成,这些设备或部件全部封闭在金属接地的外壳中,在其内部充有一定压力的SF6绝缘气体,故也称SF6全封闭组合电器。

GIS预制舱能够有效地缩小变电站体积,同时将电气设备组件进行了绝缘密封,大大提升了其可靠性和安全性,有极好的抗震抗干扰能力,此外由于设备和部件封闭在金属接地外壳中,使得GIS预制舱更容易实现工厂预制化生产,安装更加便捷。这里分享一个GIS预制舱案例,简单介绍相关技术要求及GIS设备性能要求。

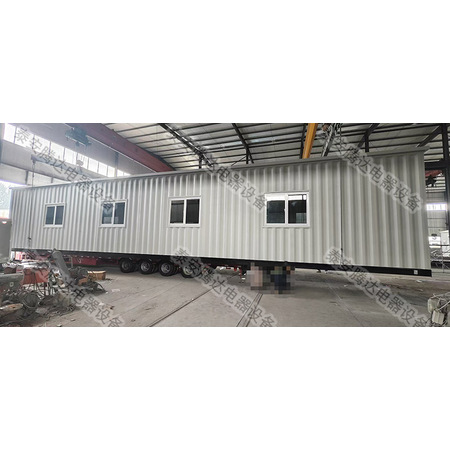

110kV SF6 气体绝缘金属封闭开关设备(GIS)预制舱

GIS预制舱规格尺寸:58800mm*3400mm*3400mm(仅供参考),GIS预制舱通用技术要求如下:

1.产品设计应能使设备安全地进行正常运行、检查及维护操作、引出电缆或其他设备的绝缘试验、消除危险的静电电荷、安装和扩建后的相序校核及操作联锁等工作;

2.产品的设计应能在允许的基础误差和热胀冷缩的热效应下不影响设备所保证的性能,并满足与其他设备连接的要求;

3.产品所有额定值和结构相同时,可更换的元件应具有互换性;



GIS预制舱GIS设备性能要求主要包含以下内容:

1.电晕及无线电干扰电平;

2.切断空载线路的能力;

3.切合空载变压器的能力;

4.近区故障开断能力;

5.SF6气体系统;





GIS预制舱其他技术标准参考>>

预制舱技术规格条款

预制舱舱内辅助系统设计依据

电力预制舱标准技术参数表
